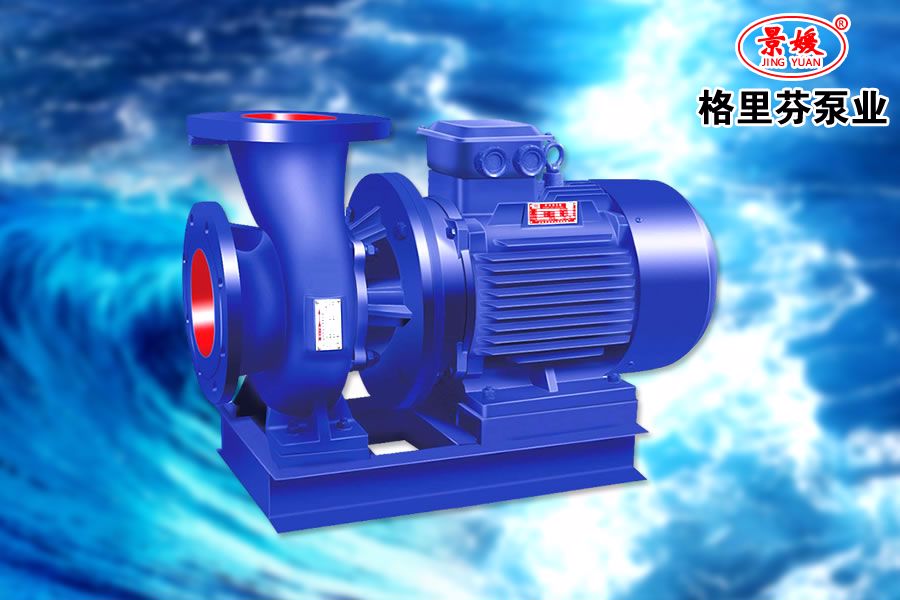

ISW卧式离心泵

产品名称： ISW型卧式离心泵

产品价格：面议

产品型号： 40-200A

所属品牌：景嫒

生产厂家：北京格里芬泵业科技有限公司

产品库存： 1000套

马上预定

产品详情

发布时间： 2020年04月09日浏览： 12934


一、产品概述: ISW型卧式离心泵根据IS型离心泵与立式泵的独特结构组合设计，并严格按照国际标准ISO2858和新的国家管道离心泵标准GB/T2816-2002进行设计制造的高效节能产品。ISW型卧式离心泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。

二、产品用途: 1、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。 2、ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。 3、lSWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。 4、lSWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。

三、工作条件: 1、吸入压力≤1．6MPa，或泵系统高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。 2、环境温度<40℃，相对湿度<95％。 3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

四、产品特点:

运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。

维修方便：更换密封、轴承，简易方便。

占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

四、型号意义：例如：ISW100-160(I)AB ISW-卧式离心泵 100-泵进、出口直径(mm) 160-叶轮名义直径(mm) I-流量分类 AB-叶轮经第一、二次切割

ISW、ISWR、ISWH、ISWB型卧式管道离心泵性能参数（高转速2900r/min）：

型号	流量 (m3/h)	扬程(m)	电机功率 (kw)	转速(r/min)	效率(%)	汽蚀余量(m)
>15-80	1.5	8	0.18	2900	34	2.3
>20-110	2.5	15	0.37	2900	34	2.3
>20-160	2.5	32	1.1	2900	25	2.3
>25-110	4	15	0.55	2900	42	2.3
>25-125	4	20	0.75	2900	36	2.3
>25-125A	3.6	16	0.55	2900	35	2.3
>25-160	4	32	1.5	2900	32	2.3
>25-160A	3.7	28	1.1	2900	31	2.3
>32-100	4.5	12.5	0.55	2900	56	2.3
>32-100(I)	6.3	12.5	1.1	2900	54	2.0
>32-125	4.5	20	0.75	2900	45	2.3
>32-125(I)	6.3	20	1.1	2900	43	2.3
>32-125A	4.0	16	0.55	2900	43	2.3
>32-160	4.5	32	1.1	2900	44	2.3
>32-160A	4.5	25	1.1	2900	42	2.3
>32-160(I)	6.3	32	2.2	2900	42	2.3
>32-200	4.5	50	3	2900	45	2.3
>32-200A	4	40	2.2	2900	40	2.3
>32-200(I)	6.3	50	4	2900	33	2.0
>40-100	6.3	12.5	0.55	2900	54	2.3
>40-100A	5.6	10	0.37	2900	52	2.3
>40-125	6.3	20	1.1	2900	46	2.3
>40-125A	5.6	16	0.75	2900	45	2.3
>40-160	6.3	32	2.2	2900	40	2.3
>40-160A	5.9	28	1.5	2900	39	2.3
>40-160B	5.2	24	1.1	2900	38	2.3
>40-200	6.3	50	4	2900	33	2.3
>40-200A	5.9	44	3	2900	31	2.3
>40-200B	5.5	38	2.2	2900	29	2.3
>40-250	6.3	80	7.5	2900	28	2.3
>40-250A	5.9	70	5.5	2900	28	2.3
>40-250B	5.5	60	4	2900	27	2.3
>40-100(I)	12.5	12.5	1.1	2900	62	2.3
>40-125(I)	12.5	20	1.5	2900	60	2.3
>40-125(I)A	11.2	17.2	1.1	2900	58	2.3
>40-160(I)	12.5	32	3	2900	52	2.3
>40-160(I)A	11.7	28	2.2	2900	51	2.3
>40-160(I)B	10.5	22.5	1.5	2900	50	2.3
>40-200(I)	12.5	50	5.5	2900	46	2.3
>40-200(I)A	11.7	40	4	2900	45	2.3
>40-200(I)B	10.5	35	3	2900	44	2.3
>40-250(I)	12.5	80	11	2900	38	2.3
>40-250(I)A	11.7	70	7.5	2900	38	2.3
>40-250(I)B	10.8	60	7.5	2900	37	2.3
>50-100	12.5	12.5	1.1	2900	62	2.3
>50-125	12.5	20	1.5	2900	58	2.3
>50-125A	11.2	17.2	1.1	2900	57	2.3
>50-160	12.5	32	3	2900	52	2.3
>50-160A	11.7	28	2.2	2900	51	2.3
>50-160B	10.5	22.5	1.5	2900	50	2.3
>50-200	12.5	50	5.5	2900	46	2.3
>50-200A	11.7	44.5	4	2900	45	2.3
>50-200B	10.5	35	3	2900	44	2.3
>50-250	12.5	80	11	2900	38	2.3
50-250A	11.7	70	7.5	2900	38	2.3
50-250B	10.8	60	7.5	2900	37	2.3
50-100(I)	25	12.5	1.5	2900	69	2.5
50-100(I)A	22.4	10	1.1	2900	67	2.5
50-125(I)	25	20	3	2900	68	2.5
50-125(I)A	22.4	16	2.2	2900	66	2.5
50-160(I)	25	32	4	2900	63	2.5
50-160(I)A	23.4	28	4	2900	62	2.5
50-160(I)B	21.6	24	3	2900	58	2.5
50-200(I)	25	50	7.5	2900	58	2.5
50-200(I)A	23.4	44	7.5	2900	57	2.5
50-200(I)B	21.6	37	5.5	2900	55	2.5
50-250(I)	25	80	15	2900	50	2.5
50-250(I)A	23.4	70	11	2900	50	2.5
50-250(I)B	21.6	60	11	2900	49	2.5
50-315(I)	25	125	30	2900	40	2.5
50-315(I)A	23.4	110	22	2900	40	2.5
50-315(I)B	21.6	93	18.5	2900	39	2.5
65-100	25	12.5	1.5	2900	69	2.5
65-100A	22.4	10	1.1	2900	67	2.5
65-125	25	20	3	2900	68	2.5
65-125A	22.4	16	2.2	2900	66	2.5
65-160	25	32	4	2900	63	2.5
65-160A	23.4	28	4	2900	62	2.5
65-160B	21.6	24	3	2900	58	2.5
65-200	25	50	7.5	2900	58	2.5
65-200A	23.4	44	7.5	2900	57	2.5
65-200B	21.6	37	5.5	2900	55	2.5
65-250	25	80	15	2900	50	2.5
65-250A	23.4	70	11	2900	50	2.5
65-250B	21.6	60	11	2900	49	2.5
65-315	25	125	30	2900	40	2.5
65-315A	23.4	110	22	2900	40	2.5
65-315B	21.6	93	18.5	2900	39	2.5
